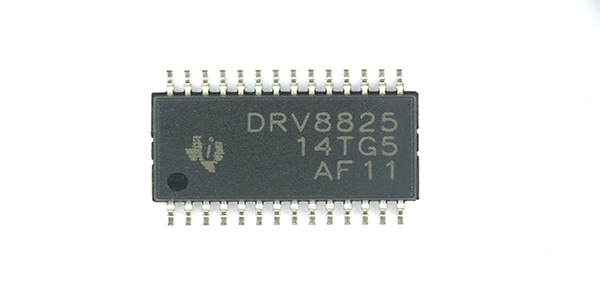

DRV8825是一款電機驅動器芯片。該器件具有2個H橋驅動器和1個微步進分度器，能夠驅動雙極步進電機。全H橋的N溝道功率MOSFET組成了輸出驅動器模塊，能夠用于驅動電機繞組。

該器件的每個輸出都能夠驅動高達2.5A的電流。簡單的STEP/DIR接口可以輕松連接到控制器電路。模式引腳允許以高達1/32步的全步模式配置電機。

此外該器件擁有可以調制的衰減模式，因此可以使用慢衰減、快衰減或混合衰減等模式。還提供低功耗睡眠模式，可關閉內部電路來實現極低的靜態電流消耗?？梢允褂脤Ｓ玫膎SLEEP引腳設置此睡眠模式。

該器件為過流、短路、欠壓鎖定和過熱提供了內部關斷功能。故障條件通過nFAULT引腳指示，為打印機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。

適合用于自動柜員機、貨幣處理機器、視頻安全攝像頭、打印機、掃描儀、辦公自動化機器、游戲機、工廠自動化、機器人等應用。
